Transformée de Linkwitz pour enceinte close
En 1980, Siegfried Linkwitz, ingénieur chez Hewlett-Packard de 1961 à 1998, rédige l'article Three-Enclosure Loudspeaker System dans la revue Speaker Builder. Dans la troisième partie (4/80, page 16 et figure 25), il donne le schéma d'un filtre correcteur permettant d'abaisser la fréquence de coupure et d'ajuster le facteur d'amortissement d'une enceinte close de faible volume.
Le premier avantage est de pouvoir reproduire des basses fréquences sous un faible emcombrement. Le deuxième est que, même corrigée de la sorte, l'enceinte reste un filtre passe-haut du second ordre où la phase acoustique est moins malmenée qu'avec une enceinte bass-reflex, filtre passe-haut du quatrième ordre.
En contrepartie, la puissance électrique augmente à la correction. Haut-parleurs et amplificateurs capables de supporter ce développement sont aujourd'hui nombreux.

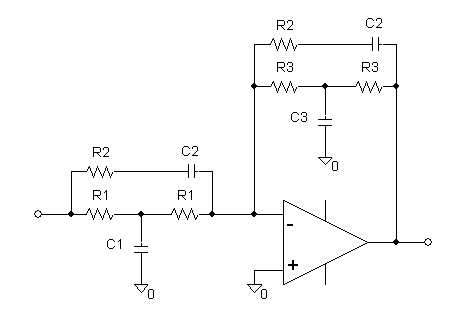

Le montage autour de cet amplificateur opérationel est inverseur, en amont ou en aval pour cette voie grave, il faut une autre inversion.

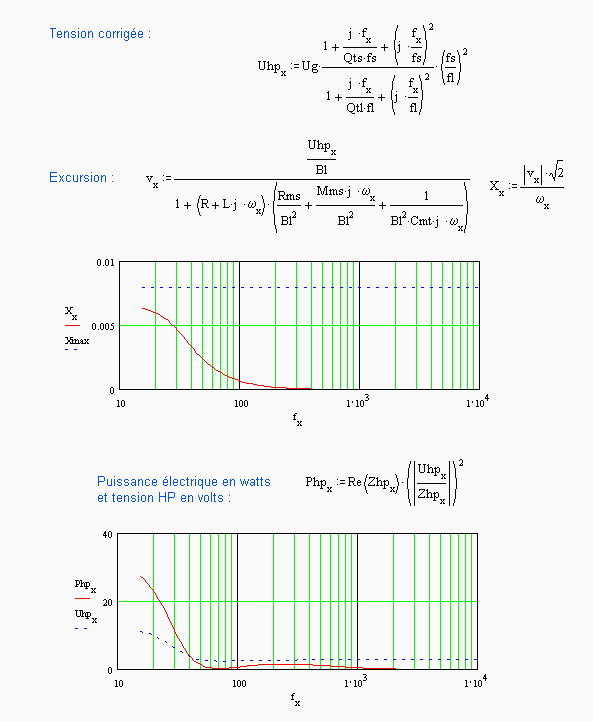

Le fichier Mathcad (sous 6.0) en copies d'images ci-dessous est à disposition par mail.

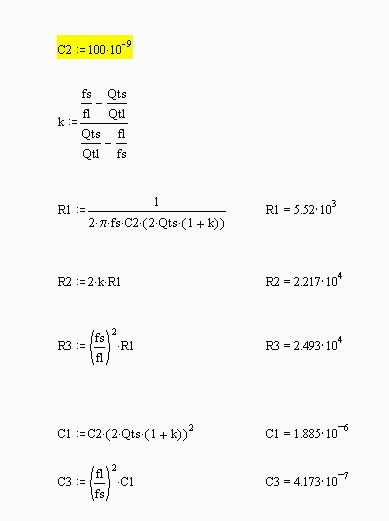

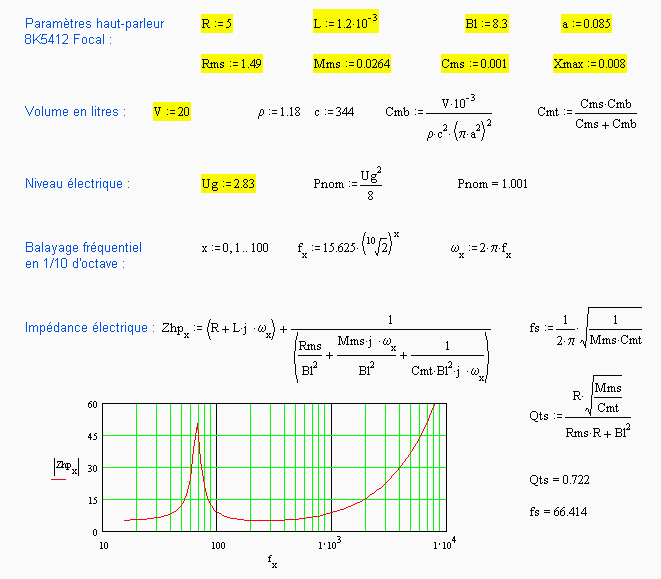

Les variables suivant le haut-parleur, l'enceinte, le niveau électrique et la distance sont surlignées en jaune. Seules celles-ci sont à saisir, le reste est calculé par le soft. Si les valeurs des composants du filtre sont nécessaires, après avoir choisi C2, il suffit de relever R1, R2, R3, C1 et C3.
