Pratique

Une conception qui intègre les procédés de fabrication simplifie la réalisation. Précision et méthode mènent au "zéro défaut".


Circuit imprimé:

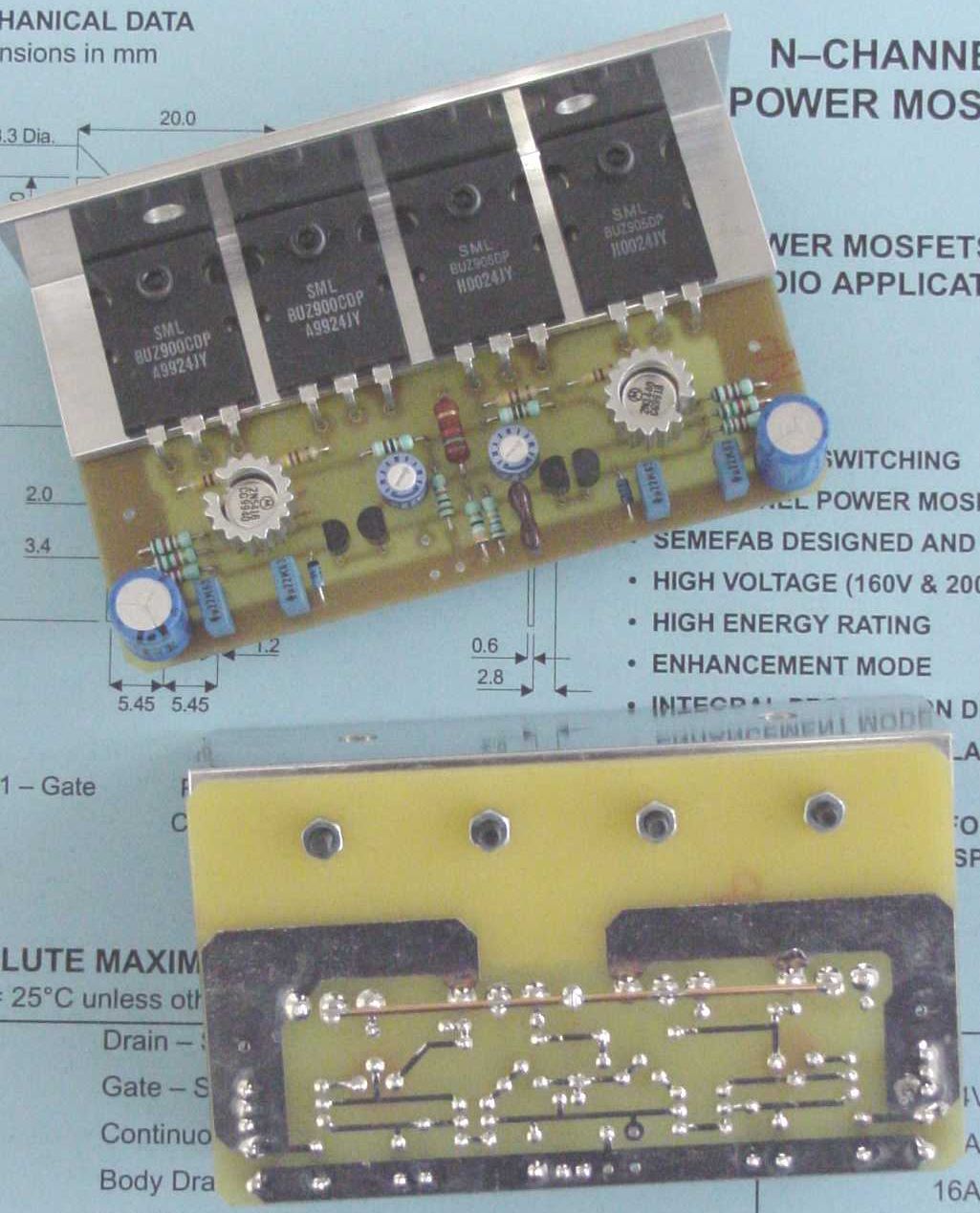

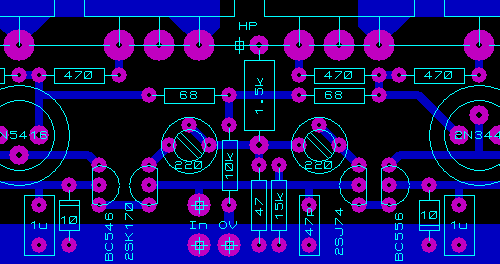

Le logiciel Proteus/Ares développé par Labcenter Electronics, pouvant fonctionner en mode manuel de placement des composants, convient parfaitement à des montages minimalistes. Une impression sur film permet l'insolation de plaques présensibilisées avant développement et gravure. Les deux images ci-dessous correspondent au module Buzquito. Un bus en fil de cuivre relie les sources des mosfets.

L'étamage du C.I. augmente la capacité en courant des pistes de puissance et assure une bonne tenue à l'oxydation. A chaud (moins homéopathique que l'étamage à froid) pour que l'étain s'étale comme de l'huile :

Pour passer directement du fichier Proteus aux circuits imprimés étamés et postés : Pcb-Pool


Dissipation et mise en coffret:

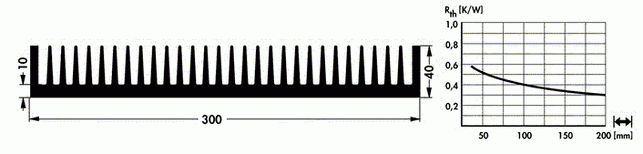

La formule empirique 20/Pjmax renseigne sur la résistance thermique maximale en °/Watt des radiateurs "peigne" (voir la gamme Fisher Elektronik (Pjmax est formulée sur la page "montage de base").

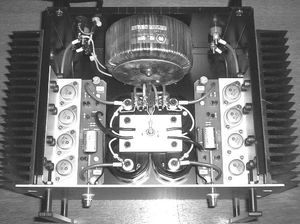

Une disposition rationnelle des différents éléments simplifie le câblage. A chaque module amplificateur une équerre en aluminium lie thermiquement au travers de semelles isolantes les mosfets aux dissipateurs, elle assure du même coup la fixation du circuit imprimé. hifi 2000 facilite l'aspect mécanique avec ses racks à dissipateurs latéraux intégrés.

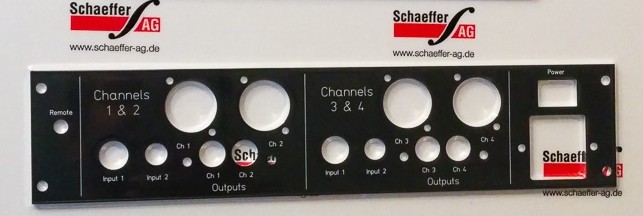

Pour des faces avant et arrière évoluées : schaeffer-ag et son logiciel de conception


Câblage interne:

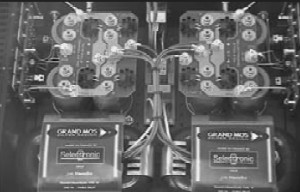

Quand l'alimentation est intégrée à l'amplificateur, elle doit être ramassée pour un rayonnement circonscrit. Veiller à ce que la boucle de masse soit de surface minimale. Des cinch non isolées du coffret et proches l'une de l'autre, lient celui-ci à la masse. Les cosses aux condensateurs sont débarrassées de leur manchons pour être serties et soudées.

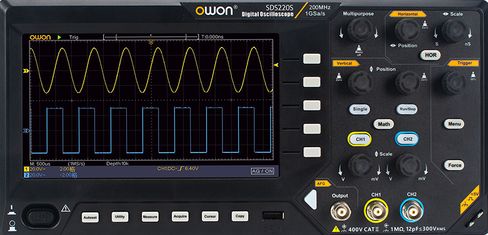

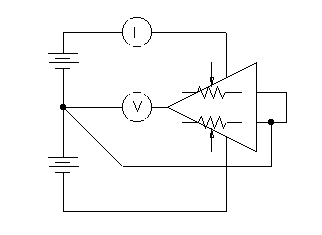

Réglage et mise au point:

Les schémas avec technologie à effet de champ sont performants mais en contrepartie sensibles aux accrochages HF suivant les conditions de câblage (on entend alors l'enveloppe sous forme de "buzz" ou autre "hum"). Il ne s'agit pas d'instabilité du système contre réactionné mais bien d'une oscillation des Fets ou Mosfets. Les parades sont :

- Filtre RC (470R / 47pF, jusqu'à 470pF s'il le faut) en entrée de CI.
- Soudures et connexions de qualité, liaisons courtes.
- Coffret métallique relié à la masse en un point. Quand le coffret est en bois, lier tout de même les peignes à la masse.

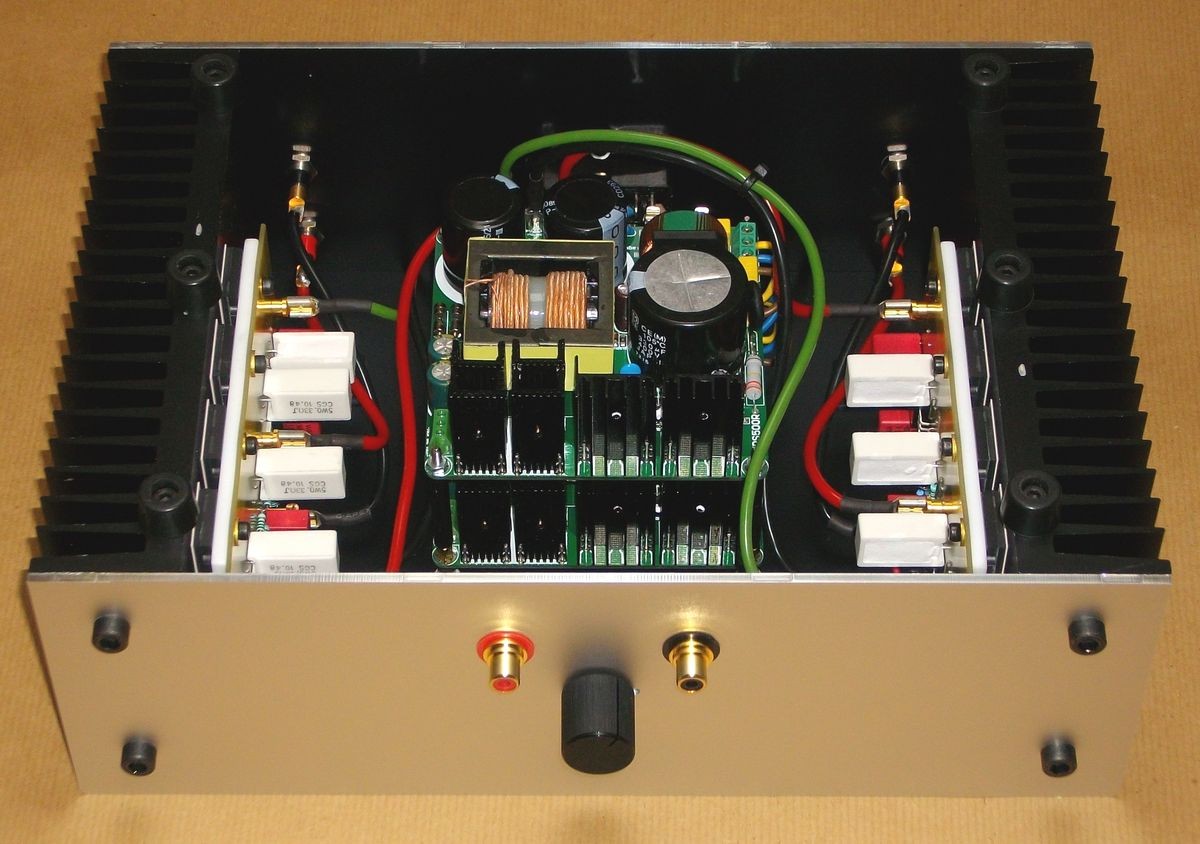

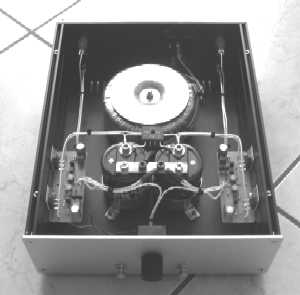

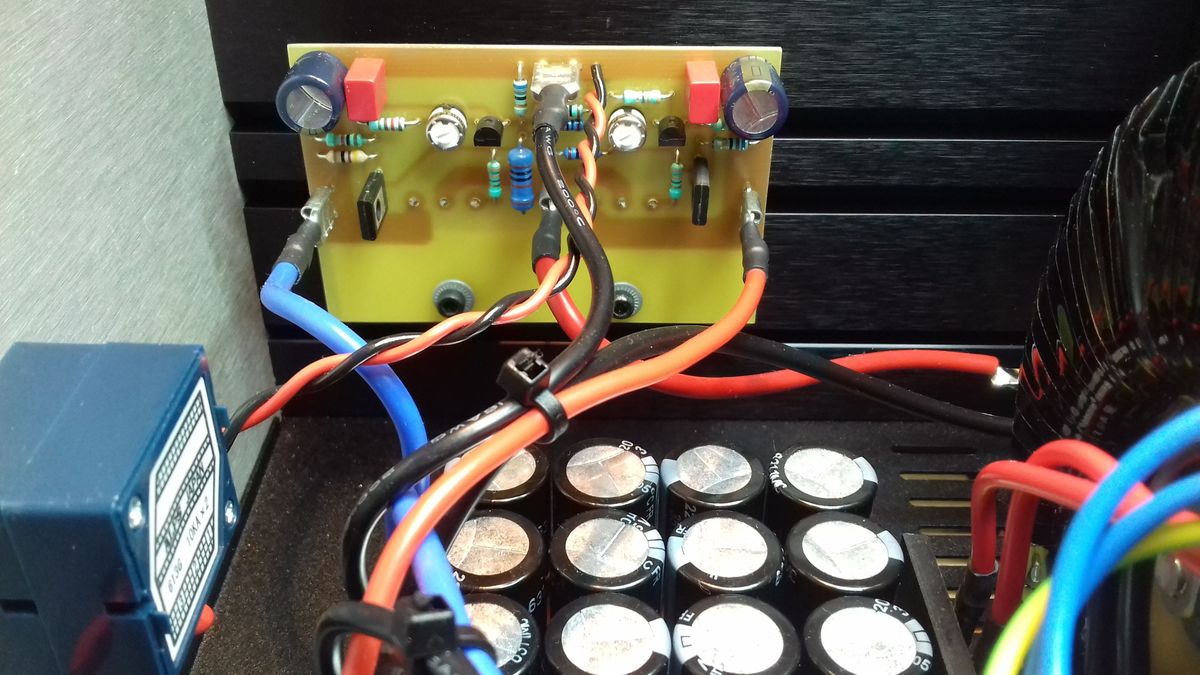

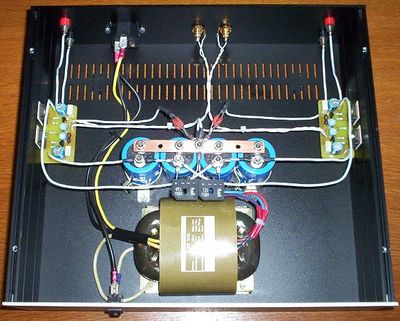

Exemples de réalisation:

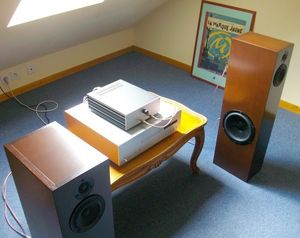

Galerie:
